ハイブリッドパイプMF
軽さ・しなり・耐候性を実現した
割れても沈まない養殖筏用パイプ
竹の代用となる新素材の次世代養殖筏用パイプ。
素材に高耐候AES皮膜やABS樹脂+ガラス繊維と
発泡スチロール（EPS）を併用した軽くてしなりのある3層構造です。
万が一割れても沈むことがありません。
POINT
主な特長
耐候皮膜・ガラス繊維・発泡スチロールの3層構造
パイプの外層には耐候性の高いAES皮膜、それに覆われた剛性の高いABS樹脂とガラス繊維の混合材を使用し、内層には軽くて強い10倍発泡の発泡スチロール（EPS）を使用した3層構造です。この構造により、海水からの耐久性を持ち、波から受ける負荷をしなりで吸収しつつ強度を保つ、竹にかわるまさに次世代の資材です。
特許取得済（特許第3587717号・特許第3967215号）
万が一割れても沈まない
内層に発泡スチロールを充填しているため、万が一割れても、竹材のように筏自体が沈むことはありません。
竹材と比べ3倍の耐久性
外層のABS樹脂+ガラス繊維によって、海水の侵食からの耐久性を高めました。通常使用される竹材より3倍を超える耐久性を実現しました。
●耐久年数

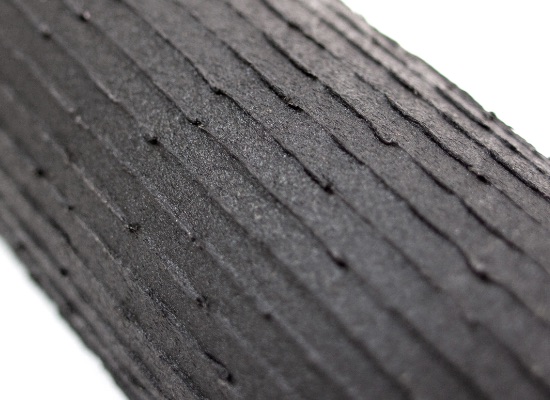

ワイヤー固定しやすい表面加工
パイプの側面にズレ防止溝を配置。筏を組み上げる際、溝の摩擦によってパイプ同士を強固に固定することができます。
SPEC
製品仕様
HP-MF89-95
- 直径89mm×長さ9,500mm
- 自重：22.6kg
- 荷重：79,695N
- カラー：グレー（推奨）
ブラック（発注最低ロット数は、お問い合わせください）
HP-MF89-125
- 直径89mm×長さ12,500mm
- 自重：29.7kg
- 荷重：79,695N
- カラー：グレー（推奨）
ブラック（発注最低ロット数は、お問い合わせください） - ※長さはカスタム可能です（例：3ｍ、5ｍなど）。
お問い合わせください。 - ※Φ108mmも製造可能です。詳細はお問い合わせください。
- ※価格はお問い合わせください。
●ハイブリッドパイプの強度評価（HP-MF89-95の場合）
| 名称 | 実測外層樹脂厚み（mm） | 1m長さ重量（g/m） | 外形（mm） | 最大荷重点 | ||
|---|---|---|---|---|---|---|
| 荷重（N） | 曲げ 弾性率※ （N/mm2） |
変位・ しなり（mm） |
||||
| ハイブリッドパイプ | 5.5 | 2,383 | 89 | 8,389 | 約2,000 | 29.8 |
| FRPパイプ | 6.6 | 2,727 | 90.1 | 8,975 | 3,456 | 11.2 |
| 竹 | 7.7 | 2,553 | 94.3 | 6,778 | 約2,100 | 26.2 |
※弾性率は丸棒で計算。数値は測定値であり、保証値ではありません。
物性試験機関：JSP
PARTS
補助パーツ
交差型パイプ用クッション［PCC-U16］
筏を組み上げる際に、パイプの間に挟み込むクッションです。交差状に組まれたパイプ同士の摩擦による傷やズレを防止し、安全性を保ちます。
- サイズ：幅50mm×奥行き50mm×高さ16mm
- 素材：ウレタンゴム
- カラー：グレー
- 入数：10個/袋
- ※現在、生産状況により販売を一時中止させていただいております。
販売再開につきましては、準備が整い次第あたらめてご案内いたします。
並列型パイプ用クッション［PCP-U16］
筏を組み上げる際に、パイプの間に挟み込むクッションです。並列に組み合わせたパイプ同士の摩擦による傷やズレを防止し、安全性を保ちます。
- サイズ：幅50mm×奥行き50mm×高さ16mm
- 素材：ウレタンゴム
- カラー：グレー
- 入数：10個/袋
- ※現在、生産状況により販売を一時中止させていただいております。
販売再開につきましては、準備が整い次第あたらめてご案内いたします。
